Во избежание поломок микроскопа, прежде чем начать исследования, внимательно изучите правила обращения и порядок работы с микроскопом, изложенные в настоящем руководстве по эксплуатации.
В связи с постоянным усовершенствованием приборов в настоящем руководстве по эксплуатации могут быть не отражены конструктивные изменения, не влияющие на качество работы и правила эксплуатации.
СОДЕРЖАНИЕ
1ОБЩИЕ СВЕДЕНИЯ...................................................................................... 4
1.1Назначение микроскопа......................................................................... 4
1.2Технические характеристики............................................................... 5
1.3Состав микроскопа................................................................................. 5
2 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ................................ 7
2.1 Бинокулярная насадка.......................................................................... 7
2.2Окуляры..................................................................................................... 7
2.3Револьверное устройство...................................................................... 7
2.4 Объективы..................................................................................................... 7
2.5 Конденсоры................................................................................................... 8
2.6 Осветительное устройство................................................................... 9
2.7 Фокусировочный механизм............................................................... 10
2.8 Предметный столик............................................................................. 10
3 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ И
МЕРЫ БЕЗОПАСНОСТИ......................................................................... 10
3.1 Эксплуатационные ограничения..................................................... 10
3.2 Меры безопасности............................................................................... 11
4 ПОДГОТОВКА МИКРОСКОПА К РАБОТЕ...................................... 12
4.1 Распаковка микроскопа и установка составных частей............ 12
4.2 Фокусировка на объект и подготовка бинокулярной насадки 12
4.3 Настройка освещения по методу светлого поля............................. 13
4.4 Замена и центрировка лампы................................................................ 14
5 РАБОТА С МИКРОСКОПОМ......................................................................... 15
5.1 Выбор объективов....................................................................................... 15
5.2 Определение увеличения микроскопа и диаметра
поля зрения, наблюдаемого на объекте............................................. 16
5.3 Работа с иммерсионным объективом.................................................. 16
5.4 Работа с конденсором темного поля..................................................... 18
5.5 Работа с винтовым упором...................................................................... 19
6 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ МИКРОСКОПА........................... 20
7 ПРАВИЛА ОБРАЩЕНИЯ С МИКРОСКОПОМ....................................... 22
8 ТРАНСПОРТИРОВАНИЕ................................................................................ 23
1 ОБЩИЕ СВЕДЕНИЯ
Настоящее руководство по эксплуатации распространяется на микроскоп FALCON-1(далее - микроскоп) и предназначено для изучения принципа действия, конструкции и правил эксплуатации микроскопа и его составных частей.
Микроскоп при правильной его эксплуатации является безопасным для здоровья, жизни, имущества потребителя и для окружающей среды.
По способу защиты человека от поражения электрическим током микроскоп соответствует классу I по ГОСТ 12.2.007.0-75.
1.1 Назначение микроскопа
Микроскоп предназначен для анализа различных биологических объектов при работе в проходящем свете по методу светлого поля, а также по методу темного поля с конденсором, поставляемым по дополнительному заказу.
На микроскопе можно изучать окрашенные и неокрашенные биологические объекты в виде мазков и срезов.
Микроскоп изготовлен для работы в условиях УХЛ 4.2 по ГОСТ 15150-69 при температуре воздуха от +10 до +35°С и относительной влажности не более 80 %.
Работать с иммерсионным объективом следует в помещении при температуре воздуха от +15 до +25° С.
Увеличение микроскопа. . . . . . . . . . . . . . . . . . . .от 40 до 2000
Линейное увеличение объективов. . . . . . . . . . .4,10, 40, и 100
Видимое увеличение окуляров. . . . . . . . . . . . .WF10х, WF16x
Наибольшая числовая апертура конденсора
светлого поля. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.25
Источник света - галогенная лампа накаливания. . .6 В, 20 Вт
Питание микроскопа осуществляется от сети переменного тока напряжением (220±22) В, частотой 50 Гц через источник электропитания, встроенный в основание микроскопа.
Технические характеристики
Габаритные размеры микроскопа
(ширина х длина х высота), мм, не более. . . . 240x310x390
Масса микроскопа, кг, не более. . . . . . . . . . . . . . . . . . . . . . 5
Потребляемая мощность, ВА, не более. . . . . . . . . . . . . . 50
1.3 Состав микроскопа
В состав микроскопа входят следующие основные части:
- штатив с фокусировочным механизмом и осветителем;
- предметный столик;
- бинокулярная насадка;
- револьверное устройство;
- конденсор светлого поля;
- комплект объективов;
- окуляры увеличением 10 и 16.
По дополнительному заказу для расширения возможностей исследования объектов микроскопы могут быть укомплектованы приспособлениями, не входящими в основной комплект.
К приспособлениям по дополнительному заказу относятся:
- конденсор темного поля А1.36 - 1.25;
- объектив-ахромат увеличением 20;
- объектив-ахромат увеличением 60 (63).

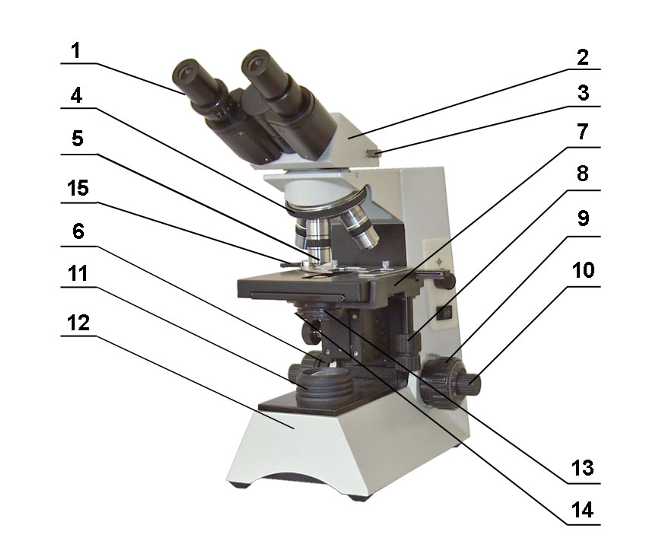

Общий вид микроскопа представлен на рисунке 1.
1 - окуляры; 2 - бинокулярная насадка; 3 - винт крепления насадки; 4 - револьверное устройство; 5 - объективы; 6 - винтовой упор (ограничитель перемещения предметного столика при фокусировке); 7 - предметный столик; 8 - рукоятка перемещения предметного столика в двух взаимно-перпендикулярных направлениях; 9 - рукоятка грубой фокусировки; 10 - рукоятка точной фокусировки; 11 - коллектор в оправе; 12 - основание микроскопа; 13 - конденсор; 14 - винт крепления конденсора; 15 - препаратоводитель
2 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
2.1 Бинокулярная насадка
Бинокулярная насадка 2 (рисунок 1) обеспечивает визуальное наблюдение изображения объекта; устанавливается в гнездо штатива и закрепляется винтом 3.
Установка расстояния между осями окуляров 1 в соответствии с глазной базой наблюдателя осуществляется разворотом корпусов с окулярными тубусами в диапазоне от 55 до 75 мм,
Левый окулярный тубус снабжен диоптрийным механизмом перемещения окуляра (вращающееся кольцо на левом окулярном тубусе насадки) для компенсации ошибки глаза наблюдателя в диапазоне от 5 до минус 5 дптр.
2.2 Окуляры
В основной комплект микроскопа входят по два широкоугольных окуляра 1 (рисунок 1) увеличением 10 и увеличением 16.
По дополнительному заказу в комплект микроскопа входят два широкоугольных окуляра увеличением 20.
2.3 Револьверное устройство
Четырехгнездное револьверное устройство 4 (рисунок 1) обеспечивает установку в рабочее положение объективов 5. Смена объективов производится вращением рифленого кольца револьверного устройства 4 до фиксированного положения.
2.4 Объективы
Объективы, входящие в комплект микроскопа, рассчитаны на механическую длину тубуса микроскопа 160 мм, высоту 45 мм, линейное поле зрения в плоскости изображения 18 мм и толщину покровного стекла 0,17 мм.
На корпусе каждого объектива награвированы линейное увеличение и числовая апертура и имеется цветовая маркировка, соответствующая увеличению.
Технические характеристики объективов указаны в таблице 1.
Таблица 1
Тип коррекции | Линейное увеличение и числовая апертура | Система | Линейное поле зрения в пространстве предметов, мм | Общее увеличение микроскопа | ||
Окуляры 10/18 | Окуляры 15/12* | Окуляры 10/18 | Окуляры 16/12* | |||
План | 4/0.10 | Сухая | 4.5 | 3 | 40 | 64 |
План | 10/0.25 | Сухая | 1.8 | 1.2 | 100 | 160 |
План | 20/0.40* | Сухая | 0.9 | 0.6 | 200 | 320 |
План | 40/0.65 | Сухая | 0.45 | 0.3 | 400 | 640 |
План | 60/0.85 (63/0.85)* | Сухая | 0.3 | 0.2 | 600 (630) | 960 (1008) |
План | 100/1.25 | Масляная иммерсия | 0.18 | 0.12 | 1000 | 1800 |
* - поставляется по дополнительному заказу | ||||||
Объективы увеличением 20, 40, 60(63) и 100 снабжены пружинящими оправами, предохраняющими от повреждения объект и фронтальные линзы объективов при фокусировании на поверхность объекта.
ВНИМАНИЕ! В случае повреждения объективов, их ремонт рекомендуется производить на предприятии-изготовителе или в сервисном центре.
2.5 Конденсоры
В основной комплект микроскопа входит иммерсионный конденсор светлого поля "1.25" с числовой апертурой 1.25 (м.и.) или 0.90 (без м.и.).
По дополнительному заказу в комплект микроскопа входит иммерсионный конденсор темного поля "1.36 - 1.25" с кольцевой числовой апертурой 1.36 - 1.25 (м.и.).
Конденсор 13 (рисунок 1) устанавливается в кронштейн под предметным столиком микроскопа и закрепляется винтом 14.
Перемещение конденсора вдоль оптической оси микроскопа осуществляется рукояткой, расположенной слева от наблюдателя под столиком микроскопа.
К корпусу конденсора светлого поля снизу крепится откидная оправа для сменных, синего светофильтра или матового стекла.
Для достижения наилучшего качества изображения рекомендуется прикрывать апертурную диафрагму конденсора светлого поля приблизительно на 1/3 диаметра выходного зрачка объектива.
2.6 Осветительное устройство
Важное значение для получения контрастного равномерно освещенного изображения объектов в микроскопе имеет осветительное устройство микроскопа.
Встроенный в основание микроскопа осветитель включает коллектор в оправе 11 (рисунок 1), который ввинчивается в отверстие основания 12, и держатель галогенной лампы накаливания 6В, 20Вт. Питание лампы осуществляется от сети переменного тока напряжением (220±22) В, частотой 50Гц через источник электропитания, также встроенный в основание микроскопа.
Включение осветителя осуществляется с помощью выключателя, расположенного на задней поверхности основания микроскопа. Вращая диск регулировки накала лампы, расположенный на боковой поверхности основания микроскопа слева от наблюдателя, можно изменять яркость горения лампы.
К нижней поверхности основания микроскопа крепится откидная крышка с помощью винта, отвинчиваемого ключом из комплекта. К откидной крышке крепится держатель лампы двумя винтами, имеющими возможность перемещения в бобовидных отверстиях для обеспечения возможности центрировки лампы.
2.7 Фокусировочный механизм
Фокусировочный механизм расположен в штативе микроскопа. Фокусирование на объект производится перемещением по высоте предметного столика 7 (рисунок 1) вращением рукояток 9, 10, расположенных по обеим сторонам штатива.
Грубое перемещение осуществляется рукояткой 9 большего диаметра, точное перемещение - рукояткой 10 меньшего диаметра.
Диапазон грубой и точной фокусировки составляет не менее 10 мм. Рукоятка 10 точной фокусировки имеет шкалу с ценой деления 5 мкм.
Перемещение предметного столика с помощью фокусировочного механизма можно ограничивать винтовым упором 6 (рисунок 1) для предотвращения случайного повреждения объекта, а также для быстрого повторного фокусирования.
2.8 Предметный столик
Координатный предметный столик 7 обеспечивает перемещение объекта в горизонтальной плоскости в двух взаимно перпендикулярных направлениях с помощью рукояток 8, расположенных на одной оси.
Диапазон перемещения столика 80х60 мм. Цена деления шкал 1 мм, цена деления нониусов - 0,1 мм.
Объект крепится на поверхности столика между держателем и прижимом препаратоводителя 15, для чего прижим отводится в сторону. При снятом препаратоводителе объект можно перемещать рукой.
3 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ И МЕРЫ БЕЗОПАСНОСТИ
3.1 Эксплуатационные ограничения
Микроскоп следует использовать в помещении, где мало ощущаются толчки и вибрации, отсутствуют источники интенсивного внешнего воздействия - источники электромагнитного излучения. В помещении не должно быть избыточного количества пыли, паров кислот, щелочей и других химически активных веществ или загрязнений.
Микроскоп рассчитан на эксплуатацию в макроклиматических условиях с умеренным и холодным климатом в лабораторных помещениях при температуре воздуха от +10 до +35°С и верхнем значении относительной влажности воздуха не более 80%.
После транспортирования (или хранения) при отрицательной температуре микроскоп в упаковке необходимо выдержать в помещении при температуре от 10 до 35°С не менее десяти часов, после чего можно его распаковать и приступить к работе.
3.2 Меры безопасности
При работе с микроскопом следует соблюдать меры безопасности, соответствующие мерам, принимаемым при эксплуатации электроустановок с напряжением до 1000 В согласно «Правилам технической эксплуатации электроустановок потребителей» и «Правилам техники безопасности при эксплуатации электроустановок потребителей», утвержденных начальником Главгосэнергонадзора 31 марта 1992 г.
При работе с микроскопом источником опасности является электрический ток.
Конструкция микроскопа исключает возможность случайного прикосновения к токоведущим частям, находящимся под напряжением.
ВНИМАНИЕ! Замену лампы в осветителе производить при отключенном от сети микроскопе. Во избежание ожога кожи рук о колбу лампы замену лампы следует производить через 15-20 минут после ее перегорания.
После окончания работы микроскоп необходимо отключить от сети.
Не рекомендуется оставлять без присмотра включенный в сеть микроскоп.
| | ||
| |
|
4 ПОДГОТОВКА МИКРОСКОПА К РАБОТЕ
4.1 Распаковка микроскопа и установка составных частей
Освободить микроскоп от упаковки.
Проверить комплектность микроскопа по прилагаемому паспорту.
Произвести внешний осмотр микроскопа и принадлежностей и убедиться в отсутствии повреждений, приступить к установке составных частей на микроскоп.
- Вставить в окулярные трубки бинокулярной насадки 2 (рисунок 1) окуляры 1.
- Опустить вращением рукоятки 9 предметный столик.
- Объективы 5 должны быть установлены в гнезда револьверного устройства 4 в порядке возрастания увеличения.
- Установить диск регулировки накала лампы, расположенный на боковой поверхности основания микроскопа слева от наблюдателя, в крайнее положение вращением от наблюдателя до упора (при этом на лампу не поступает питание при включении микроскопа в сеть).
- Подсоединить сетевой шнур к сетевому гнезду микроскопа и к сетевой розетке.
- Включить лампу, установив выключатель на задней поверхности основания микроскопа в положение « | ».
- Отрегулировать яркость горения лампы вращением диска, расположенного на боковой поверхности основания микроскопа слева от наблюдателя.
Перед отключением микроскопа от сети следует убавить накал горения лампы до минимума вращением диска регулировки накала лампы от наблюдателя до упора.
4.2 Фокусировка на объект и подготовка бинокулярной насадки
Фокусировку микроскопа на объект производить следующим образом:
12
· поместить объект на предметный столик микроскопа;
- включить в ход лучей объектив увеличением 4 (рекомендуется начинать процесс фокусировки с объективов малого или среднего увеличения, имеющих достаточно большие поля зрения и рабочие расстояния);
- вращением рукоятки 9 (рисунок 1) грубой фокусировки осторожно поднять предметный столик почти до соприкосновения объекта с фронтальной линзой объектива;
- наблюдая в окуляр, установленный в правую окулярную трубку (при этом левый глаз закрыт), и медленно опуская предметный столик, сфокусировать микроскоп на резкое изображение объекта с помощью рукояток грубой и точной фокусировки;
- наблюдая в окуляр, установленный в левую окулярную трубку (при этом правый глаз закрыт), и не трогая рукояток фокусировочного механизма, при необходимости, так же добиться резкого изображения объекта в левой окулярной трубке вращением кольца диоптрийного механизма левого окулярного тубуса;
- установить расстояние между осями окулярных трубок бинокулярной насадки в соответствии с глазной базой наблюдателя поворотом окулярных трубок относительно оси шарнира таким образом, чтобы изображения объекта в каждой окулярной трубке бинокулярной насадки при наблюдении двумя глазами воспринимались наблюдателем как одно.
4.3 Настройка освещения по методу светлого поля
Качество изображения в микроскопе в значительной степени зависит от освещения, поэтому настройка освещения является важной подготовительной операцией.
- Ввести в ход лучей объектив увеличением 4. Поднять конденсор светлого поля до упора. При переходе к объективам других увеличений положение конденсора по высоте не менять.
- Сфокусировать микроскоп вращением рукояток фокусировки 9, 10 на резкое изображение объекта, расположенного на предметном столике.
- Вынуть окуляр из тубуса микроскопа.
- Наблюдая в окулярный тубус, раскрыть апертурную диафрагму конденсора по размеру зрачка объектива.
- Установить окуляр в тубус микроскопа. Наблюдать поле зрения объекта. При неравномерно освещенном поле зрения отцентрировать лампу, как указано в разделе 4.4.
Для достижения наилучшего качества изображения рекомендуется для каждого объектива прикрывать апертурную диафрагму конденсора на 1/3 выходного зрачка объектива, а также использовать синий светофильтр из комплекта микроскопа.
В данном микроскопе регулировать яркость изображения объекта возможно с помощью изменения накала лампы вращением диска, расположенного на боковой поверхности основания микроскопа слева от наблюдателя.
Нормальная работа осветительной системы обеспечивается только при использовании предметных стекол толщиной 1-1,2 мм.
При работе с объективами увеличением 4 и 10 рекомендуется:
- вводить в ход лучей матовое стекло, которое необходимо установить в откидную оправу, крепящуюся снизу к корпусу конденсора;
- выводить из хода лучей фронтальную линзу конденсора, вывернув оправу с фронтальной линзой по резьбе.
4.4 Замена и центрировка лампы
Для замены лампы необходимо:
- отключить микроскоп от сети: уменьшить накал горения лампы до минимума, выключить лампу, установив выключатель в положение "О", и вынуть сетевой шнур из розетки;
- дать лампе остыть не менее 15-20 минут;
- осторожно положить микроскоп на бок, отвернуть винт ключом из комплекта, открыть крышку с держателем лампы, вынуть лампу из держателя;
- взять запасную лампу из комплекта микроскопа, произвести визуальный осмотр, убедиться в отсутствии повреждений и вставить лампу в держатель;
- закрыть крышку, завернуть винт ключом, вернуть микроскоп в рабочее положение и включить микроскоп в сеть.
Для центрировки лампы необходимо:
- ввести в ход лучей объектив увеличением 4, сфокусироваться на резкое изображение объекта;
- вывернуть коллектор в оправе 11 (рисунок 1) из основания микроскопа 12 и вывести объект из хода лучей,
- наблюдать в поле зрения окуляров изображение источника света, которое должно располагаться в центре поля зрения;
- если изображение источника света находится не в центре поля зрения, необходимо заметить направление смещения изображения источника света относительно центра поля зрения;
- отключить микроскоп от сети как указано выше;
- осторожно положить микроскоп на бок, слегка ослабить винты в бобовидных отверстиях, сместить их в установленном направлении и закрепить;
- вернуть микроскоп в рабочее положение, включить в сеть, наблюдать положение изображения источника света относительно поля зрения окуляров;
- при необходимости операции по центрировке лампы повторить;
- ввернуть коллектор в оправе в основание микроскопа.
ВНИМАНИЕ! Для увеличения срока службы лампы поверхность колбы лампы после ее установки необходимо обезжирить спиртовым раствором.
| 12 |
5 РАБОТА С МИКРОСКОПОМ
5.1 Выбор объективов
Исследование объекта рекомендуется начинать с объектива наименьшего увеличения, который используется в качестве поискового при выборе участка для более подробного изучения.
После того как выбран участок для исследования, следует привести его изображение в центр поля зрения микроскопа; если эта операция выполняется недостаточно аккуратно, интересующий наблюдателя участок может не попасть в поле зрения более сильного объектива при смене увеличений.
Затем можно переходить к работе с более сильными объективами, в том числе с иммерсионным.
5.2 Определение увеличения микроскопа и диаметра поля зрения, наблюдаемого на объекте
Общее увеличение Г микроскопа при визуальном наблюдении с бинокулярной насадкой определяется по формуле
, (1)
где
- линейное увеличение объектива микроскопа;
- линейное увеличение насадки, равное 1.0;
- видимое увеличение окуляра.
Диаметр поля зрения, наблюдаемого на объекте,
мм, определяется по формуле
(2)
5.3 Работа с иммерсионным объективом
Работать с иммерсионным объективом следует в помещении с температурой воздуха от +15 до +25°С.
Перед работой с иммерсионным объективом настройку освещения следует производить, как указано в разделе 4.3 данного руководства по эксплуатации.
При работе с объективом масляной иммерсии необходимо:
- предварительно нанести на фронтальные линзы конденсора, объектива и на объект по капле иммерсионного масла из флакона, входящего в комплект микроскопа;
- осторожно поднять предметный столик, действуя рукоятками 9 грубой фокусировки до соприкосновения объектива с каплей иммерсии;
- осторожно поднять конденсор до соприкосновения капли иммерсии с поверхностью предметного стекла;
- наблюдая в окуляр и пользуясь рукояткой 10 точной фокусировки, получить резкое изображение поверхности исследуемого объекта.
Если при фокусировании в поле зрения микроскопа появляются изображения воздушных пузырьков, которые могут содержаться в слое иммерсионного масла, действуя рукоятками 9 грубой фокусировки, опустить столик и произвести повторно операцию фокусирования.
Качество изображения с иммерсионным объективом ухудшается, если толщина покровного стекла объекта отличается от значения (
) мм.
В качестве иммерсионной жидкости следует использовать иммерсионное масло с показателем преломления
=l,516.
ВНИМАНИЕ! Нельзя применять взамен иммерсионного масла суррогаты, так как это может значительно ухудшить качество изображения.
После работы с иммерсионным объективом снять с объекта, предметного стекла, фронтальных линз конден
, (1) - линейное увеличение объектива микроскопа; - линейное увеличение насадки, равное 1.0; - видимое увеличение окуляра. мм, определяется по формуле (2)) мм.=l,516.
